Máy bơm màng khí nén là gì? Cấu tạo máy bơm màng khí nén
Máy bơm màng khí nén là thiết bị được sử dụng nhiều trong các hoạt động bơm hóa chất, chất lỏng có độ nhớt cao, chất lỏng lẫn hạt rắn... Đặc biệt, thiết bị này rất thích hợp cho các khu vực nguy hiểm vì sử dụng khí nén thay vì điện.
Cùng thiết bị công nghiệp Song Toàn tìm hiểu cấu tạo, nguyên lý và các đặc trưng của máy bơm màng khí nén qua bài viết dưới đây.
Máy bơm màng khí nén là gì?
Máy bơm màng khí nén là một loại máy khác với các dòng máy bơm thông thường ở chỗ chúng sử dụng màng để bơm chuyển chất bơm nhờ tác dụng của khí nén và dùng để bơm cho cả những hóa chất độc hại. Chúng vận dụng áp lực của khí nén tác động lên màng bơm và truyền áp lực này cho chất bơm đẩy chất bơm ra ngoài.
Tham khảo ngay:

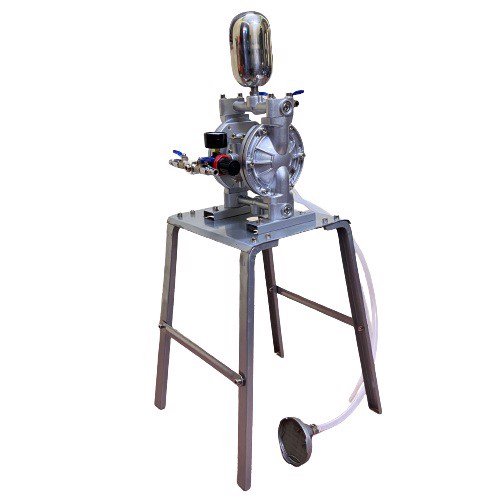

MÁY BƠM MÀNG KHÍ NÉN A-20 BCG
.jpg)
Cấu tạo máy bơm màng khí nén
Bơm màng gồm có 2 màng, được kết nối bởi một trục trong phần trung tâm. Các màng khi đang hoạt động được ví như bức tường ngăn cách giữa không khí và chất lỏng.
Van phân phối khí nằm ở phần trung tâm của máy bơm màng có nhiệm vụ phân phối khí nén cho mặt sau của 1 màng bơm.
Các màng bơm được điều khiển bằng khí nén. Hai màng bơm được nối với nhau bằng một trục hoành được đẩy qua lại luân phiên điều áp khoang không khí.
1. Cổng kết nối của bơm màng với ống dẫn chất lỏng
Gồm hai cổng hút và xả, chúng được cấu tạo rất linh hoạt có thể xoay chuyển hướng từ 0 - 180 độ.
Cổng bơm được thiết kế đơn giản, dễ dàng lắp đặt. Thông thường có 2 loại cổng bơm là đơn và đôi.

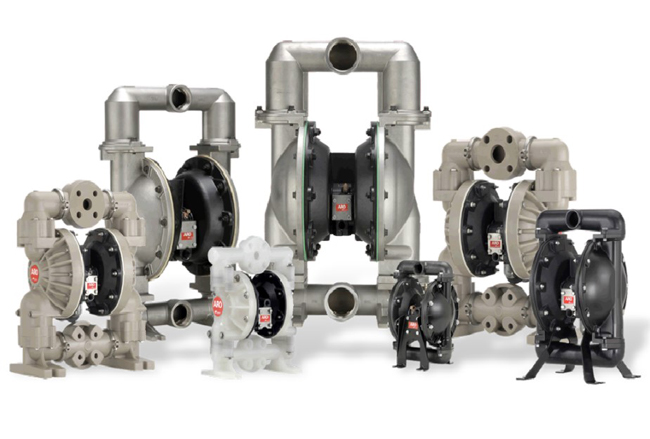

2. Thân bơm chứa chất lỏng (buồng bơm)
Phần này gồm 2 thân buồng chứa, tiếp xúc trực tiếp với chất bơm nên sẽ chịu tác dụng lý - hóa của chất bơm. Do đó, buồng bơm phải được chế tạo từ các loại vật liệu tương thích với chất bơm, tránh bị ăn mòn hay hỏng hóc trong quá trình vận hành.
3. Màng bơm và van bi bơm
Cấu tạo phần này gồm 2 màng bơm và 4 van bi một chiều cũng chịu tác dụng lý – hóa trực tiếp của chất bơm. Đây là bộ phận hoạt động chủ yếu của bơm màng có nhiệm vụ hút và đẩy chất bơm. Màng bơm là bộ phận quan trọng, là bộ phận quyết định đến độ bền và chất lượng của bơm màng.
Van bi một chiều có tác dụng ngăn và dẫn hướng dòng chảy của chất lỏng đúng theo từng chu kỳ hút và xả. Chu kỳ hút thì van bi của cổng hút sẽ được mở ra để hút chất lỏng vào buồng bơm, đồng thời thì van bi cổng xả sẽ được đóng lại để tạo ra môi trường chân không cho buồng bơm hút chất lỏng vào buồng bơm. Chu kỳ xả thì ngược lại, van bi của cổng hút sẽ đóng lại và van bi cổng xả sẽ mở ra, màng bơm sẽ đẩy chất lỏng ra khỏi buồng bơm với áp suất của khí nén.
4. Van khí
Có chức năng phân phối khí nén cho bơm màng sang hai bên của buồng khí để đẩy màng bơm hoạt động .
.jpg)
Quy trình hoạt động của máy bơm màng khí nén
Máy bơm màng khí nén hoạt động dựa vào sự chuyển động qua lại của màng bơm và luồng khí nén được tạo ra từ bộ phận nén khí. Quá trình hút và đẩy chất lỏng của máy bơm khí nén trải qua 2 chu trình:
- Chu trình 1: Van khí nén cung cấp một lượng khí nén vào buồng chứa bên trái, tạo áp lực đẩy màng bơm sang bên trái theo hướng ra ngoài. Dưới áp lực này sẽ làm đóng van số 1 và mở van số 2 cho phép chất lỏng được bơm đi. Cùng lúc đó, màng bên phải cũng di chuyển cùng chiều về phía bên trái thông qua trục nối. Tạo ra áp lực làm đóng van số 4 và mở van số 3 để hút chất lỏng vào buồng chứa và chuẩn bị cho chu trình kế tiếp.
- Chu trình 2: Tương tự như chu trình 1, nhưng màng bơm trong chu trình này sẽ hướng về phía bên phải. Giai đoạn bơm chất lỏng diễn ra ở van số 4 và đóng van số 3. Còn giai đoạn hút chất lỏng đến buồng chứa thì van số 1 mở và van số 2 đóng.
Hai chu trình này diễn ra liên tục và thay phiên nhau, cứ hết chu trình 2 sẽ quay trở lại chu trình 1. Đây chính là nguyên lý bơm màng khí nén hoạt động để hút và đẩy hóa chất đến những nơi người tiêu dùng muốn sử dụng.
Ưu điểm của máy bơm màng khí nén
1. Hiệu suất linh hoạt
Hiện nay, máy bơm màng khí nén được ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau. Từ hóa chất và hóa dầu đến công nghiệp thực phẩm, đồ uống, dược phẩm và xử lý nước thải. Với ưu điểm xử lý được nhiều loại chất lỏng, kể cả các loại vật liệu nhớt, mài mòn nên chúng được đánh giá là thiết bị mang lại hiệu suất linh hoạt tốt nhất.
2. Khả năng chạy khô
Một ưu điểm đặc trưng mà khó có dòng máy nào cạnh tranh được với máy bơm màng khí nén đó là khả năng chạy thô mà không gây hư hỏng. Ưu điểm này cực kỳ có giá trị trong các ứng dụng có tốc độ dòng chảy thay đổi hoặc các tình huống chạy khô không thường xuyên là không thể tránh khỏi. Thiết kế của máy bơm màng khí nén giảm thiểu rủi ro hỏng hóc cơ học hoặc hư hỏng linh kiện, đảm bảo độ bền và độ tin cậy.
3. Khả năng tự mồi
Khả năng tự mồi là ưu điểm tiếp theo của máy bơm màng khí nén. Điều này được hiểu rằng chúng có thể hút không khí ra khỏi đường hút và tạo chân không để hút chất lỏng vào. Đây được coi như một tính năng vận hành tự động, loại bỏ sự cần thiết của các cơ chế mồi bên ngoài, giúp quy trình vận hành trơn tru hơn.
4. Vận hành an toàn và sạch sẽ
Cấu trúc chắc chắn của máy bơm màng khí nén cho phép chúng xử lý chất lỏng có độ nhớt và đặc tính mài mòn khác nhau. Điều này làm cho chúng rất phù hợp để vận chuyển các vật liệu khó như bùn, nhớt, nhựa, chất kết dính và sơn mà không ảnh hưởng đến hiệu suất.
Bên cạnh đó, nhiều máy bơm màng khí nén được thiết kế để tuân thủ các chỉ thị ATEX (Atmospheres Explosibles), khiến chúng phù hợp để sử dụng trong môi trường có khả năng gây nổ. Sự tuân thủ này rất quan trọng đối với các ngành xử lý vật liệu dễ cháy hoặc dễ bay hơi, đảm bảo an toàn trong môi trường nguy hiểm.
Ứng dụng của máy bơm màng khí nén
Với những ưu điểm nổi bật của mình, máy bơm màng khí nén được ứng dụng rộng rãi trong các ngành công nghiệp.
1. Công nghiệp hóa chất và hóa dầu
Trong các quy trình hóa học và hóa dầu, máy bơm màng khí nén có lợi thế trong việc xử lý chất lỏng có tính ăn mòn và mạnh. Khả năng hoạt động trong môi trường đặc trưng cùng với khả năng chống ăn mòn hóa học khiến chúng trở thành thiết bị lý tưởng để vận chuyển nhiều loại hóa chất, dung môi và axit.
2. Ngành công nghiệp thực phẩm và đồ uống
Với quy trình vận hành an toàn và sạch sẽ, tính năng vận hàng tự động mồi của máy bơm màng khí nén trở nên hữu dụng trong ngành công nghiệp thực phẩm và đồ uống. Chúng được sử dụng để vận chuyển các sản phẩm thực phẩm nhớt, sữa, si-rô và các vật liệu nhạy cảm khác mà không có nguy cơ ô nhiễm.
3. Dược phẩm và công nghệ sinh học
Máy bơm màng khí nén đóng vai trò quan trọng trong quá trình sản xuất dược phẩm và công nghệ sinh học. Sở hữu tính năng xử lý chất lỏng nhạy cảm khiến chúng thích hợp để vận chuyển các thành phần dược phẩm, đảm bảo tính toàn vẹn của sản phẩm.
4. Khai thác và xây dựng
Trong khai thác mỏ và xây dựng, thường xuyên vận chuyển bùn, đất, sỏi đá là các loại vật liệu kim loại. Máy bơm màng khí nén có cấu trúc chắc chắn, xử lý tốt các loại chất rắn, lỏng nên cực kỳ phù hợp để sử dụng trong lĩnh vực khai thác & xây dựng.
5. Xử lý nước thải
Máy bơm màng khí nén được sử dụng rộng rãi trong các nhà máy xử lý nước thải để xử lý bùn và các loại chất thải. Cùng với khả năng tự mồi và chống tắc nghẽn của mình giúp chúng trở thành sự lựa chọn số 1 trong lĩnh vực này.
Ngoài ra, chúng còn được sử dụng trong các lĩnh vực khác như: bao bì, khoáng sản, nội thất, cơ khí, PU, hàng hải, sản xuất thuốc nổ…
Lưu ý khi mua máy bơm màng khí nén
1. Xác định mục đích sử dụng
Trước hết, căn cứ vào nhu cầu thực tế để xác định mục đích sử dụng, chọn mua thiết bị phù hợp.
2. Lựa chọn công suất
Việc lựa chọn công suất cũng vô cùng quan trọng, chọn công suất phải phù hợp với năng suất sản xuất của công ty, quy mô sản xuất của công ty lớn hay nhỏ để chọn sao cho phù hợp.
Ngoài ra, cũng cần nắm kỹ các thông số kỹ thuật của máy bơm màng, nắm rõ các thông số mới tận dụng được sản phẩm cũng như sự an toàn của người dùng.
3. Lựa chọn thương hiệu
Thương hiệu được gây dựng lên từ lòng tin, đánh giá của khách hàng. Khi chọn mua bất kỳ một sản phẩm nào cũng cần lưu ý đến việc lựa chọn thương hiệu. Những thương hiệu được nhiều người tin dùng là những thương hiệu sản xuất ra những sản phẩm chất lượng, đáp ứng được tiêu chí của người sử dụng.
4. Cân nhắc giá thành
Không nên chọn những sản phẩm quá rẻ tiền vì sẽ ảnh hưởng đến chất lượng và độ an toàn. Cũng không nhất thiết phải chọn các sản phẩm quá đắt tiền. Tùy vào nhu cầu sử dụng để chọn sản phẩm có giá thành phù hợp.
5. Chọn nhà cung cấp uy tín, đi kèm dịch vụ hậu mãi
Khi mua máy bơm màng, nồi trộn sơn nên ưu tiên lựa chọn những nhà phân phối, cung cấp uy tín.
Địa chỉ mua máy bơm màng khí nén giá tốt nhất hiện nay
Công ty TNHH thiết bị công nghiệp Song Toàn là đơn vị phân phối máy bơm màng khí nén uy tín tại khu vực phía nam nói riêng và trên toàn quốc nói chung.
Khi đến với thiết bị công nghiệp Song Toàn, người tiêu dùng luôn yên tâm về chất lượng và nguồn gốc sản phẩm. Hơn hết với mức giá máy bơm màng khí nén cạnh tranh trên thị trường, Song Toàn là địa chỉ để bạn sở hữu bơm màng khí nén chính hãng với giá tốt nhất.
