Hệ thống sơn tĩnh điện tự động đóng vai trò quan trọng trong việc nâng cao năng lực cạnh tranh của doanh nghiệp trên thị trường, giúp thay thế hoàn toàn phương pháp sơn thủ công tiêu tốn nhân công, năng suất thấp và tiềm ẩn nhiều rủi ro về chất lượng.

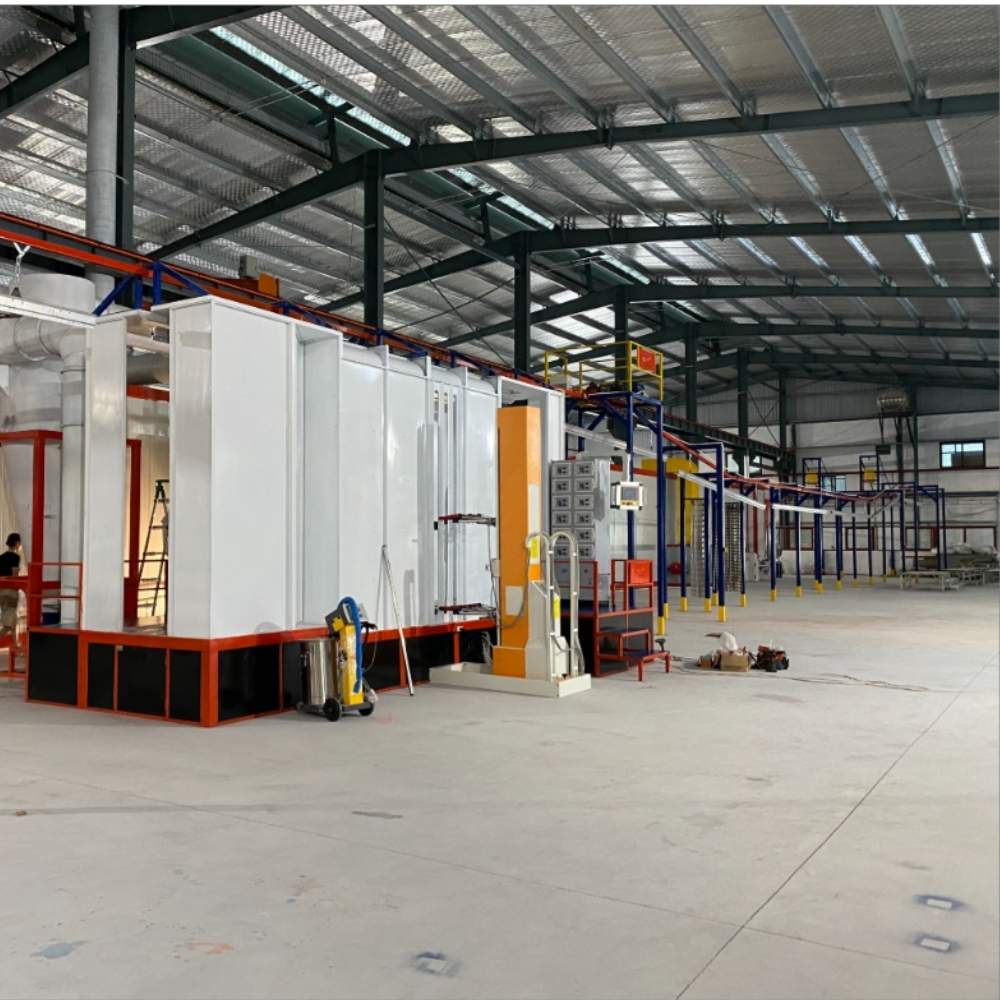

Sơn tĩnh điện là công nghệ phủ một lớp nhựa nhiệt dẻo hoặc nhựa nhiệt cứng dạng bột lên bề mặt kim loại. Dây chuyền sơn tĩnh điện tự động là sự tích hợp hoàn chỉnh giữa công nghệ sơn phủ tiên tiến và hệ thống điều khiển tự động hóa liên hoàn, vận hành dựa trên lực hút tĩnh điện giữa các hạt bột sơn và phôi gia công.
Khác với mô hình sơn bán tự động hay sơn tay, toàn bộ quy trình từ làm sạch, sấy khô, phủ bột đến sấy định hình đều được thực hiện khép kín thông qua mạng lưới băng tải treo, giúp tối ưu hóa hiệu suất và giảm tối đa sự can thiệp của con người.
6 thành phần cốt lõi của dây chuyền sơn tĩnh điện tự động
Để tạo ra một màng sơn đạt tiêu chuẩn độ bền cao, độ bám dính tốt và thẩm mỹ đồng đều, dây chuyền bắt buộc phải bao gồm 6 cụm thiết bị chuyên dụng sau:
Bể nhúng xử lý hóa chất
Buồng sấy khô phôi
Hệ thống băng tải
Buồng phun & Thu hồi bột sơn
Lò sấy chín sơn
1. Hệ thống nhúng xử lý bề mặt phôi kim loại
Lớp sơn chỉ bám dính bền bỉ khi bề mặt kim loại gốc đạt độ sạch tuyệt đối. Hệ thống nhúng xử lý bề mặt dạng bể chứa hóa chất đóng vai trò loại bỏ hoàn toàn màng mỡ bám, gỉ sét và tạo màng bám vi mô.
Cấu trúc tiêu chuẩn của dây chuyền nhúng xử lý hóa chất bao gồm:
Bể tẩy dầu mỡ công nghiệp: Bốc tách dầu cắt gọt, mỡ bảo quản bám trên bề mặt phôi.
Bể rửa nước sạch (2 - 3 bể): Rửa trôi dư lượng hóa chất sau mỗi công đoạn tẩy.
Bể tẩy gỉ axit (HCL hoặc H2SO4 loãng): Triệt tiêu các mảng gỉ sét, oxy hóa trên bề mặt kim loại đen.
Bể định hình bề mặt: Tạo điều kiện cho quá trình tạo màng phốt phát diễn ra đồng đều và mịn hơn.
Bể Phốt phát hóa: Tạo lớp màng phốt phát mỏng màu xám nhạt trên bề mặt kim loại, đóng vai trò làm cầu nối gia tăng lực bám dính giữa bột sơn và kim loại, đồng thời chống gỉ sét ngầm dưới màng sơn.
2. Buồng sấy khô phôi sản phẩm sau khi xử lý
Sau khi hoàn tất quá trình xử lý trong các bể nhúng, sản phẩm vẫn còn đọng lại nước và độ ẩm trên bề mặt. Lò sấy khô phôi có nhiệm vụ loại bỏ hoàn toàn lượng ẩm này.
Nhiệt độ sấy duy trì: 100°C – 130°C.
Tầm quan trọng: Nếu phôi sản phẩm chưa khô hoàn toàn mà tiến vào buồng phun sơn, hơi ẩm đọng lại sẽ làm bột sơn bị vón cục, bám dính kém hoặc gây nổ bóng khí trong quá trình sấy định hình sau đó.
3. Máy phun sơn tĩnh điện và bộ biến thiên hành trình
Sự khác biệt lớn nhất của dây chuyền sơn tĩnh điện tự động nằm ở cụm thiết bị phun sơn tự động hóa hoàn toàn.
Súng phun sơn tự động: Trang bị bộ phát cao áp tích hợp bên trong thân súng, có khả năng ion hóa các hạt bột sơn với điện áp điều chỉnh từ 20kV đến 100kV.
Bộ di chuyển hành trình (Reciprocator/Tay robot): Súng phun được gắn trên bộ robot nâng hạ tự động, di chuyển lên xuống đều đặn theo chiều cao của sản phẩm.
Tủ điều khiển thông minh: Cho phép lập trình chính xác tốc độ hành trình, lưu lượng bột đầu ra, áp suất khí nén và khoảng cách phun tối ưu cho từng loại phôi.
4. Buồng phun sơn và hệ thống thu hồi bột sơn tự động
Buồng phun sơn tạo môi trường khép kín ngăn bột sơn phát tán ra môi trường làm việc. Hệ thống thu hồi bột sơn là thành phần mang lại giá trị kinh tế cao nhất nhờ khả năng tái sử dụng nguyên liệu.
Hiện nay, thị trường ứng dụng 2 phương pháp thu hồi bột sơn chính:
Thu hồi bột sơn bằng hệ thống Filter
Nguyên lý: Quạt hút mạnh mẽ dẫn dòng khí chứa bột sơn dư qua các ống lọc Cartridge chuyên dụng. Bột sơn bị giữ lại trên bề mặt ống lọc, hệ thống van điện từ sẽ xả khí nén định kỳ (giũ bụi) để bột rụng xuống nơi thu hồi.
Ưu điểm: Khả năng lọc không khí sạch tuyệt đối, chi phí vận hành thấp, cấu tạo đơn giản.
Hạn chế: Tốn thời gian vệ sinh lò lọc khi thay đổi màu sơn. Thích hợp cho các nhà xưởng gia công sản xuất khối lượng lớn với ít gam màu.
Thu hồi bột sơn bằng hệ thống Cyclone
Nguyên lý: Dòng khí mang bột sơn được đưa vào tháp Cyclone hình nón với tốc độ cao. Lực ly tâm đẩy các hạt bột nặng va vào thành tháp và rơi xuống phễu thu hồi bên dưới. Dòng khí mịn còn lại sẽ qua cụm Filter phụ để lọc triệt để.
Ưu điểm: Hiệu suất thu hồi đạt trên 90%, cực kỳ linh hoạt và tiết kiệm thời gian khi đổi màu sơn (chỉ mất khoảng 10 - 15 phút để làm sạch).
Hạn chế: Mức chi phí đầu tư ban đầu cao hơn so với hệ thống Filter thông thường. Phù hợp cho các xưởng gia công sơn thuê có tần suất đổi màu liên tục.
5. Hệ thống băng tải treo tự động
Toàn bộ dây chuyền hoạt động nhịp nhàng nhờ hệ thống băng tải treo liên tục
Thành phần: Bao gồm đường ray treo chịu lực, xích tải, khung treo phôi, bộ truyền động tích hợp biến tần điều tốc.
Chức năng: Vận chuyển phôi liên tục qua chuỗi quy trình: Cấp phôi, nhúng xử lý hóa chất, sấy khô, phun sơn tự động, sấy chín định hình, làm nguội và hạ thành phẩm.
6. Lò sấy sơn tĩnh điện
Lò sấy sơn tĩnh điện là công đoạn cuối cùng quyết định độ bóng, độ cứng và độ bền của màng sơn. Tác động của nhiệt độ cao làm bột sơn nóng chảy, thực hiện phản ứng liên kết hóa học.
Nhiệt độ vận hành: Mức nhiệt ổn định trong lò dao động từ 180°C – 220°C.
Thời gian sấy: Duy trì nhiệt độ trong khoảng 15 – 20 phút tùy thông số của từng loại bột sơn.
Phương thức cấp nhiệt: Đa dạng lựa chọn như lò sấy dùng gas hồng ngoại hoặc sử dụng điện trở.
Những ưu điểm tối ưu của hệ thống sơn tĩnh điện tự động
Việc nâng cấp từ mô hình sơn thủ công sang hệ thống sơn tĩnh điện tự động mang lại nhiều lợi ích kinh tế thiết thực cho doanh nghiệp:
Tiết kiệm nguyên vật liệu tối đa: Tỷ lệ thu hồi bột sơn thừa lên tới trên 90%, giúp doanh nghiệp tận dụng triệt để lượng bột dư, giảm hẳn chi phí nguyên vật liệu đầu vào.
Năng suất gia tăng vượt trội: Hệ thống băng tải vận hành liên tục giúp tốc độ hoàn thiện sản phẩm tăng gấp 3 đến 5 lần so với phương pháp phun tay truyền thống.
Màng sơn đạt chuẩn và đồng nhất: Nhờ robot phun sơn lập trình sẵn kết hợp lực hút tĩnh điện, bề mặt sơn đạt độ bao phủ tuyệt đối, không xuất hiện hiện tượng chảy sơn, da cam hay mỏng sơn ở các góc cạnh.
Giảm chi phí lao động: Cắt giảm đến 70% lượng nhân công đứng máy trong buồng sơn, tối ưu hóa chi phí quản lý và vận hành xưởng.
An toàn và thân thiện môi trường: Công nghệ sơn khô hoàn toàn không sử dụng dung môi pha chế, không xả thải chất hữu cơ bay hơi, đảm bảo an toàn sức khỏe cho công nhân và thân thiện với môi trường.
Phân khúc ứng dụng của dây chuyền
Dây chuyền sơn tĩnh điện tự động được thiết kế đáp ứng đa dạng quy mô sản xuất, đặc biệt là các đơn vị gia công quy mô vừa và lớn có sản lượng hàng nghìn chi tiết mỗi ngày.
Cơ khí dân dụng & Nội thất:Tủ hồ sơ sắt, khung bàn ghế học sinh, chân bàn văn phòng, kệ kho hàng, tủ bếp kim loại...
Thiết bị điện & Viễn thông:Vỏ tủ điện trung thế/ha thế, vỏ máy phát điện, rack server, vỏ điều hòa...
Máy móc, thiết bị:Khung xe máy, mâm xe ô tô, phụ kiện cơ khí ô tô, vỏ máy tính...
Lưu ý vận hành an toàn dây chuyền sơn tĩnh điện tự động
Để duy trì hiệu suất vận hành ổn định và kéo dài tuổi thọ cho dây chuyền, đội ngũ kỹ thuật cần tuân thủ nghiêm ngặt các lưu ý vận hành và lịch trình bảo dưỡng.
Lưu ý quan trọng khi vận hành
Đảm bảo hệ thống tiếp đất tốt: Đường ray băng tải và móc treo phải luôn được vệ sinh sạch sơn bám để đảm bảo tính dẫn điện. Nếu tiếp đất kém, hạt bột sơn sẽ bị đẩy ngược ra ngoài, làm giảm hiệu suất bám dính.
Kiểm soát nguồn khí nén: Khí nén cấp cho súng phun sơn và cụm giũ bụi Filter phải qua hệ thống tách ẩm và tách dầu. Khí nén bị nhiễm dầu hoặc hơi nước sẽ gây hiện tượng rỗ bề mặt màng sơn và làm tắc nghẽn bột sơn.
Đo đạc thông số bể hóa chất: Thường xuyên kiểm tra pH, nồng độ chất định hình và nồng độ phốt phát để bổ sung hóa chất đúng liều lượng.
Lịch bảo trì định kỳ cho hệ thống
Bảo trì hằng ngày: Vệ sinh béc phun sơn, xả nước ở đáy bình tích khí nén, kiểm tra các cảm biến nhận diện phôi trên đường ray.
Bảo trì hằng tuần: Vệ sinh toàn bộ lòng buồng sơn, kiểm tra độ căng của xích tải băng tải treo, tra mỡ chịu nhiệt chuyên dụng cho hệ thống con lăn và khớp xích qua lò sấy.
Bảo trì hằng tháng: Kiểm tra hệ thống đầu đốt lò sấy, vệ sinh hoặc thay thế lõi lọc Filter nếu có dấu hiệu tắc nghẽn.
Công ty Song Toàn – Cung cấp hệ thống sơn tĩnh điện công nghiệp toàn diện
Là đối tác tin cậy của hàng trăm nhà xưởng và doanh nghiệp cơ khí trên toàn quốc, Song Toàn khẳng định vị thế dẫn đầu trong lĩnh vực tư vấn, thiết kế và thi công lắp đặt trọn gói hệ thống sơn tĩnh điện. Với năng lực kỹ thuật chuyên sâu, chúng tôi đáp ứng trọn vẹn mọi yêu cầu làm sạch và phủ bề mặt kim loại thông qua các giải pháp đa dạng:
Hệ thống sơn tĩnh điện tự động hóa: Dây chuyền sản xuất khép kín hiện đại, kết hợp robot phun sơn thông minh và cụm thu hồi bột thế hệ mới, mang lại năng suất đột phá cùng khả năng tối giản chi phí vận hành.
Hệ thống sơn tĩnh điện bán tự động và thủ công: Mô hình đầu tư linh hoạt, tối ưu chi phí ban đầu, phù hợp cho xưởng gia công quy mô vừa và nhỏ hoặc các sản phẩm có hình dáng, kích thước đặc thù.
Hệ thống sơn tĩnh điện ướt chuyên dụng: Giải pháp tối ưu cho các dòng sản phẩm yêu cầu độ bóng cao, bề mặt tinh xảo hoặc các loại vật liệu không đáp ứng được điều kiện sấy nhiệt độ cao.
Lựa chọn Song Toàn, Quý doanh nghiệp không chỉ nhận được thiết bị chất lượng chuẩn công nghiệp mà còn sở hữu giải pháp vận hành bền bỉ, an toàn và tối ưu hiệu quả kinh tế lâu dài.
Liên hệ Hotline 0902 380 540 Mr. Tú để được tư vấn chi tiết và nhận báo giá ưu đãi!
Câu hỏi thường gặp
1. Thời gian thu hồi vốn cho một hệ thống sơn tĩnh điện tự động thường mất bao lâu?
Thời gian thu hồi vốn phụ thuộc vào sản lượng gia công của nhà xưởng. Thông thường, nhờ tiết kiệm trên 90% bột sơn thu hồi, giảm 70% chi phí nhân công và nâng cao năng suất, đa số các doanh nghiệp có thể thu hồi vốn đầu tư trong khoảng từ 12 đến 24 tháng vận hành liên tục.
2. Sự khác nhau giữa thu hồi bằng Cyclone và thu hồi bằng Filter nằm ở điểm nào?
Hệ thống thu hồi bằng Filter có chi phí đầu tư ban đầu thấp hơn nhưng tốn thời gian vệ sinh khi đổi màu sơn. Trong khi đó, hệ thống Cyclone hỗ trợ đổi màu sơn cực kỳ nhanh chóng (10 - 15 phút) và thích hợp cho các nhà xưởng sơn nhiều màu khác nhau trong ngày.
3. Tại sao màng sơn sau khi sấy xuất hiện hiện tượng bị rỗ hoặc nổi bóng khí?
Hiện tượng rỗ màng sơn thường do 2 nguyên nhân:
Khí nén dùng cho súng phun bị lẫn hơi nước hoặc hơi dầu.
Phôi sản phẩm sau khi nhúng hóa chất chưa được sấy khô hoàn toàn ở lò sấy khô phôi trước khi đưa vào buồng phun sơn.
4. Bột sơn thu hồi có thể trộn lại với bột sơn mới để sử dụng không?
Hoàn toàn có thể. Tuy nhiên, để đảm bảo chất lượng bề mặt sơn đẹp nhất, bột sơn thu hồi cần được sàng lọc qua rây rung để loại bỏ tạp chất và trộn với bột sơn mới theo tỷ lệ khuyến nghị là 20% bột thu hồi kết hợp với 80% bột mới.
Đầu tư dây chuyền sơn tĩnh điện tự động là bước đi chiến lược giúp nâng tầm năng lực sản xuất, đảm bảo chất lượng thành phẩm đạt chuẩn xuất khẩu và tối ưu hóa chi phí vận hành cho doanh nghiệp. Việc nắm vững cấu tạo, ưu điểm và quy trình vận hành bảo dưỡng sẽ giúp nhà xưởng khai thác tối đa công suất và độ bền của hệ thống.
